EYH系列二維運動混合機

產品概述：二維混料機主要由轉筒、擺動架、機架三大部分構成。轉筒裝在擺動架上，由四個滾輪支撐并由兩個擋輪對其進行軸向定位，在四個支撐滾輪中，其中兩個傳動輪由轉動動力系統拖動使轉筒產生轉動，擺動架由一組曲柄擺桿機構來驅動，曲柄擺桿機構在機架上，擺動架由軸承組件支撐在機架…

在線咨詢

產品詳情視頻集錦圖片集錦

工作原理
二維混料機主要由轉筒、擺動架、機架三大部分構成。轉筒裝在擺動架上，由四個滾輪支撐并由兩個擋輪對其進行軸向定位，在四個支撐滾輪中，其中兩個傳動輪由轉動動力系統拖動使轉筒產生轉動，擺動架由一組曲柄擺桿機構來驅動，曲柄擺桿機構在機架上，擺動架由軸承組件支撐在機架上。
性能特點
EYH二維混料機的轉筒可同時進行二個運動，一個為轉筒的轉動，另一個為轉筒隨擺動架的擺動。被混合物料在轉筒內隨轉筒轉動、翻轉、混合的同時，又隨轉筒的擺動而發生左右來回的摻混運動，在這兩個運動的共同作用下，物料在短時間內得到充分的混合。EYH二維混料機適合所有粉、粒狀物料的混合。

結構示意圖

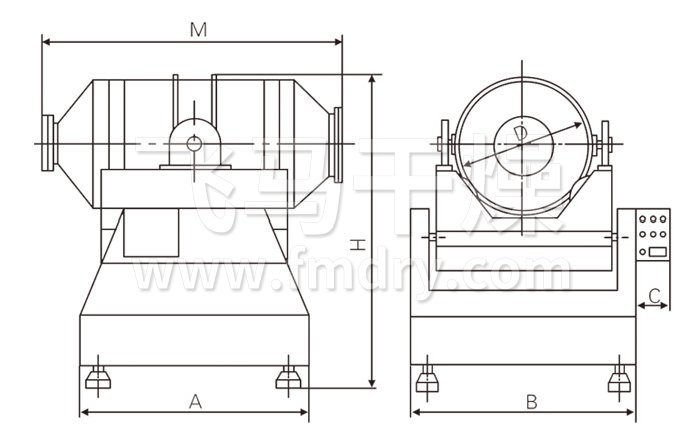

二維運動混合機結構示意圖
技術規格

規格型號	容積（L）	裝料系數	裝料重量（kg）	外型尺寸（mm）						功率（kw)
規格型號	容積（L）	裝料系數	裝料重量（kg）	A	B	C	D	M	H	轉動	擺動
EYH100	100	0.5	40	860	900	200	400	1000	1500	1.1	0.75
EYH300	300	0.5	75	1000	1100	200	580	1400	1650	1.1	0.75
EYH600	600	0.5	150	1300	1250	240	720	1800	1850	1.5	1.1
EYH800	800	0.5	200	1400	1350	240	810	1970	2100	1.5	1.1
EYH1000	1000	0.5	350	1500	1390	240	850	2040	2180	2.2	1.5
EYH1500	1500	0.5	550	1800	1550	240	980	2340	2280	3	1.5
EYH2000	2000	0.5	750	2000	1670	240	1100	2540	2440	3	2.2
EYH2500	2500	0.5	950	2200	1850	240	1160	2760	2600	4	2.2
EYH3000	3000	0.5	1100	2400	1910	280	1220	2960	2640	5	4
EYH5000	5000	0.5	1800	2700	2290	300	1440	3530	3000	7.5	5.5
EYH10000	10000	0.5	3000	3200	2700	360	1800	4240	4000	15	11
EYH12000	12000	0.5	4000	3400	2800	360	1910	4860	4200	15	11
EYH15000	15000	0.5	5000	3500	3000	360	2100	5000	4400	18.5	15

注：物料堆積比重按0.6g/cm³為計，如超出，訂貨時請標明。

轉載請注明出處（EYH系列二維運動混合機： http://www.x1006.com/products/233.html )

上一篇：DSH系列雙螺旋錐形混合機

下一篇：SYH系列三維運動混合機

視頻集錦

暫無視頻集錦...

圖片集錦

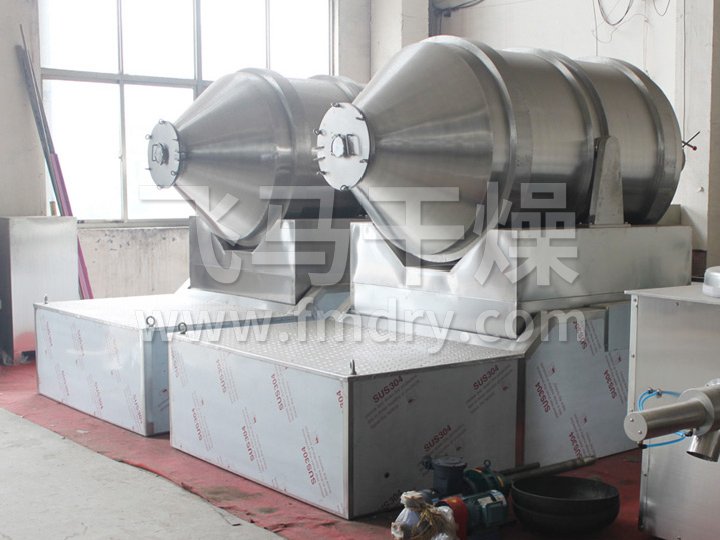

: 二維運動混合機

: 二維運動混合機

應用客戶

動畫演示

相關工程

暫無相關工程...

含鹽廢水蒸發器如何處理有機廢水

2025-01-22 14:36:16

含鹽廢水蒸發器可以處理有機廢水，但在處理過程中，需要考慮以下幾個方面：有機廢水的成分：含鹽廢水蒸發器可以處理有機廢水中的鹽分和其他有害物質，但…
三維運動混合機的混合效果怎么樣

2025-01-15 10:49:23

三維運動混合機的混合效果非常出色，具體表現在以下幾個方面：一、高混合均勻度三維運動混合機通過其獨特的三維運動方式，即平移、轉動和搖滾運動，使物…
含鹽廢水蒸發器在環保工程中的具體應用有哪些…

2024-12-18 14:18:35

含鹽廢水蒸發器在環保工程中的應用包括以下幾個方面：工業廢水處理：各種工業生產過程中會產生大量的含鹽廢水，這些廢水如果不經過處理就直接排放，會對…
三維運動混合機使用過程中需要注意什么

2024-12-11 14:30:45

三維運動混合機在使用過程中需要注意以下方面，以確保其安全、高效運行：一、操作前準備與檢查設備檢查：確保設備各聯接部位緊固可靠，電氣接線正常，無…
含鹽廢水蒸發器有哪些特點

2024-11-29 10:47:49

含鹽廢水蒸發器具有以下特點：針對蒸發結晶工藝過程中，可選的含鹽廢水成分較廣，既可以處理無機廢水，也可以處理有機廢水。在真空的作用下，含鹽廢水蒸…
三維運動混合機安全注意事項

2024-11-07 16:00:12

三維運動混合機的安全注意事項涉及設備的操作、維護以及人員安全等多個方面，以下是根據制藥網等網站信息整理出的具體注意事項：一、操作前準備設備檢查…

相關產品

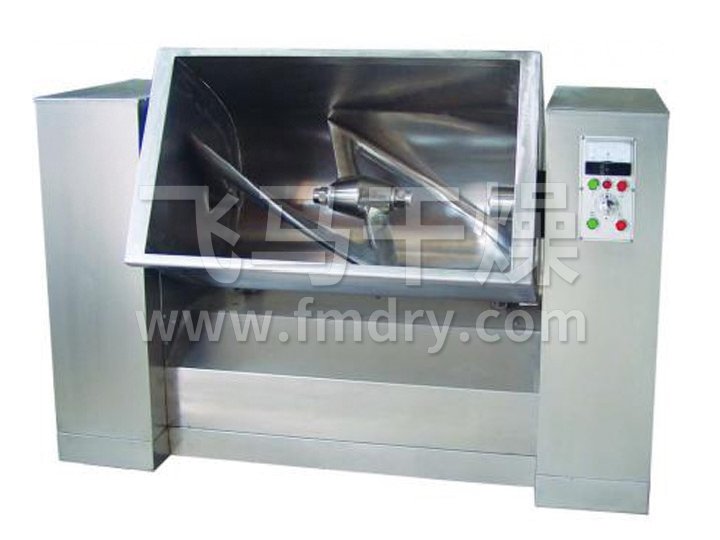

: CH系列槽形混合機

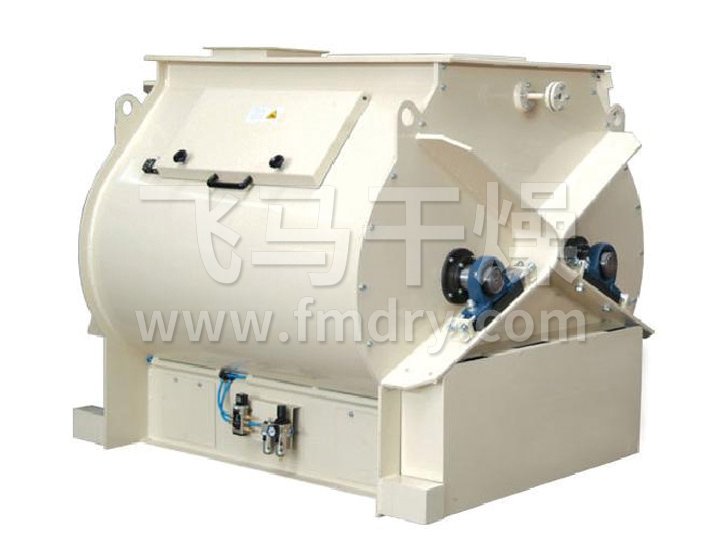

: WZ系列無重力混合機

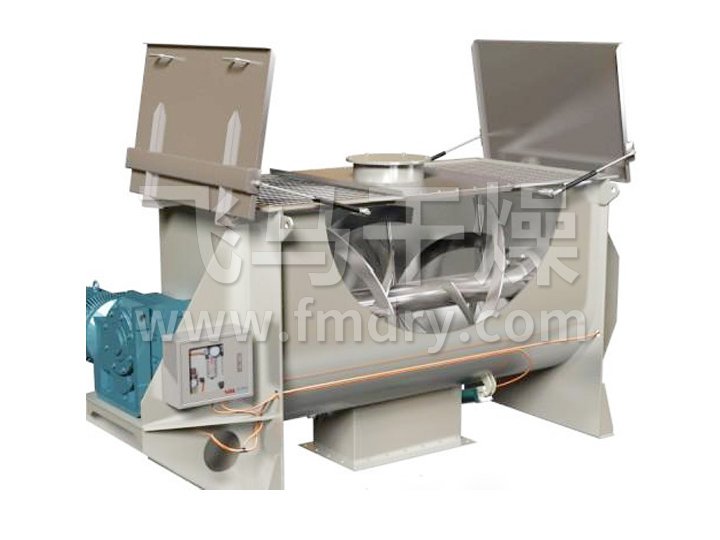

: WLDH系列臥式螺帶混合機
